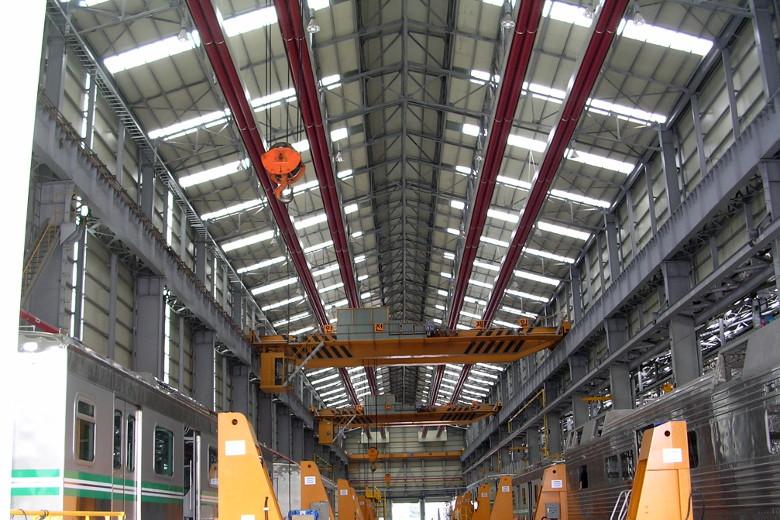

GIRADInstalace sálavého systému GIRAD, vhodného pro vytápění velkých prostorů, se skládá z patentovaného generátoru tepla, jednorázového nebo dvojitého sálavého okruhu a termoregulačního digitálního zařízení.

Systém sálavých trubic tvoří hořáková komora s hořákem a oběhový ventilátor. Potrubí sálavého systému se ohřívá směsí horkých zplodin a vzduchu, které pomocí radiálního ventilátoru v podtlakovém systému cirkuluje a povrchová teplota sálavého potrubí je podle potřeby v rozmezí 100 až 300 °C. Při těchto teplotách se vytváří sálavá energie potřebná k poskytnutí nejvyššího komfortu vytápění. Sálavý okruh potrubí je aluminizované oceli. Okruh je izolován ze třech stran. Spodní část potrubí je opatřena speciální silikonovou barvou. Smontované moduly ve výrobním závodě FRACCARO jsou připraveny ke spojení pomocí vysokotěsnící příruby.

VÝHODY

  • EFEKTIVNOST spalování až 95% nebo 107% u modelů vybavených kondenzační jednotkou*.
  • Horkovzdušný hořák ECOMIX s trubkami VENTURI pracujícími v konstantní proporcionální modulaci.
  • Zařízení ECOSAVING automaticky kontroluje komínové klapky a udržuje připom velmi vysoké úrovně účinnosti spalování na všech úrovních výkonu**.
  • Předem smontované MODULY se vyrábějí a montují v naší továrně, aby se usnadnily a zrychlily montážní práce***.
  • TEPELNÝ VÝKON až do 300kW a délka obvodu až 160 m.
  • DIGITÁLNÍ TEPLOTNÍ REGULACE umožňuje ovládat systém ze vzdálených stanic a získat službu dálkové asistence (volitelné).
  • MINIMÁLNÍ ÚDRŽBA díky spolehlivosti všech komponentů a náročným zkouškám vyhovujícím evropským standardům jak v montážní linii, tak i ve vlastní laboratoři. To vše zajišťuje vysokou spolehlivost a dlouhodobou bezpečnost.

DALŠÍ VÝHODY

  • STRATIFIKACE VZDUCHU nebo spíše žádný horký vzduch se nehromadí ve vysokých prostorách vyhřívané místnosti. Naopak, pokud vzduch stoupá, teplota sama klesá.
  • VYNIKAJÍCÍ TEPELNÁ VÝHŘEVNOST generovaná velkým vyzařujícím povrchem s vysokou výhřevností.
  • ZDRAVÝ A ČISTŠÍ VZDUCH. Nejsou zde žádné konvektivní pohyby a následné zvyšování prachu, a tak se udržuje vzduch zdravý a čistý.
  • VYNIKAJÍCÍ KOMFORT PROSTŘEDÍ. Naše dlouholetá zkušenost, více než třicetiletá činnost v oboru a účast v pracovních skupinách, které stanoví normy pro výrobky, činí z Fraccara ideálního partnera v tomto konkrétním oboru topných technologií.

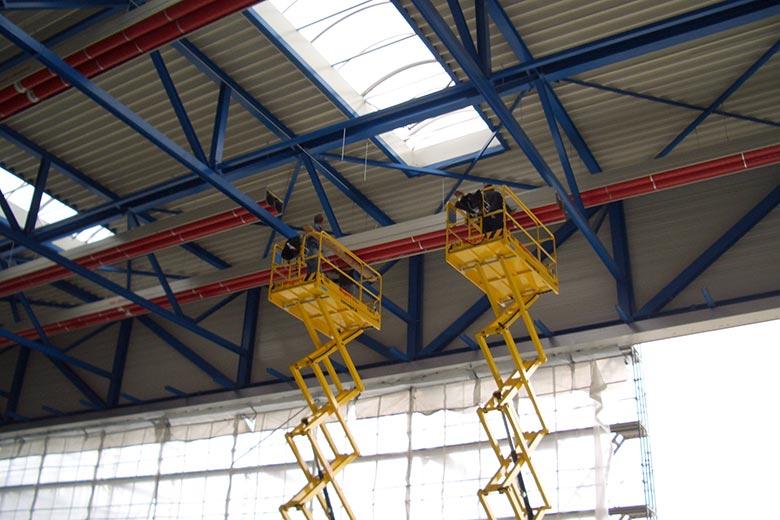

  • SNADNÁ, RYCHLÁ INSTALACE. Díky snadné montáži a připevnění modulů na strop pomocí řetězů.

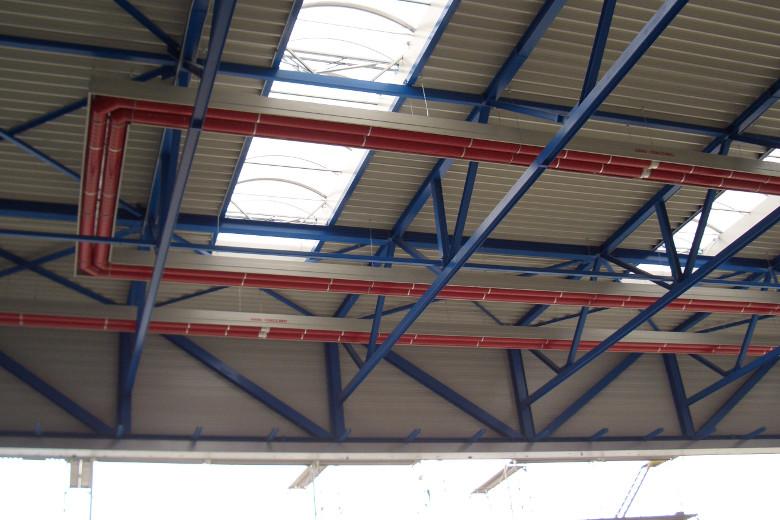

  • NEJSOU VYŽADOVÁNY ŽÁDNÉ PODLAHOVÉ A STĚNOVÉ PROSTORY, protože naše moduly GIRAD Radiant jsou instalovány na strop.
  • ŽÁDNÉ NEBEZPEČÍ ZAMRZNUTÍ, protože nosná kapalina není voda nebo pára, a tak je možné vypnout topný systém na dlouhou dobu bez jakýchkoli následků.
  • ROVNOMĚRNOST TEPLOTY. Teplo vyrobené zářením pomocí našich GIRAD modulů vytváří rovnoměrnou teplotu vodorovně skrz budovu, což je lepší než u jakéhokoli druhu tradičního vytápění.
  • VYSOCE EKOLOGICKÉ, protože umožňuje úsporu paliva s vysokým výkonem při spalování a velmi nízkými emisemi znečišťujících látek.
  • MODULÁRNÍ KONSTRUKCE, tj. že pro velké plochy musejí být instalováno více než jedna jednotka.
  • MODULUJÍCÍ PROVOZ GENERÁTORŮ, aby bylo možné řídit emise vyzařovaného tepla podle venkovní teploty.
  • RYCHLÝ NÁSTUP NA PROVOZNÍ TEPLOTU kvůli nedostatku meziproduktů (kapalina) vyžadujících ohřev.

PŘIPRAVENÉ MODULY

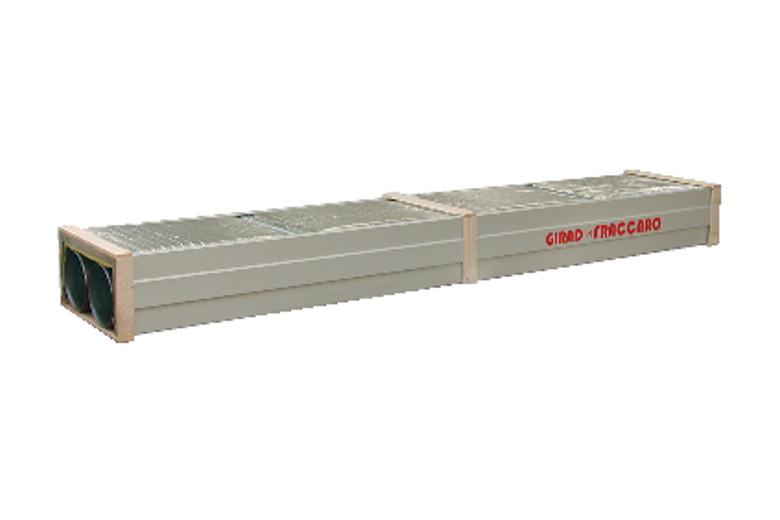

Sálavý okruh je vyroben z pozinkovaného ocelového rámu, který obsahuje jednu nebo dvě paralelně uspořádané trubky z aluminátové oceli, natřené barvou ultrared, uzavřený nahoře a na obou stranách izolačním panelem o velké tloušťce. Panel je k dispozici v různých délkách a tvarech nebo standart 1,5, 3 a 6 metrů, které se používají podle příležitosti a délky okruhu, a to vzhledem k vlastnostem vytápěné budovy.

Vyrábějí se a předem sestavují v naší továrně, což usnadňuje a zrychluje instalaci. Díky speciálnímu řetězovému spojení s nosným rámem se trubky mohou volně pohybovat během ohřevu nebo chlazení, což zaručuje velmi dlouhou životnost našeho modulu.

SPOJENÍ SÁLAVÉHO OKRUHU

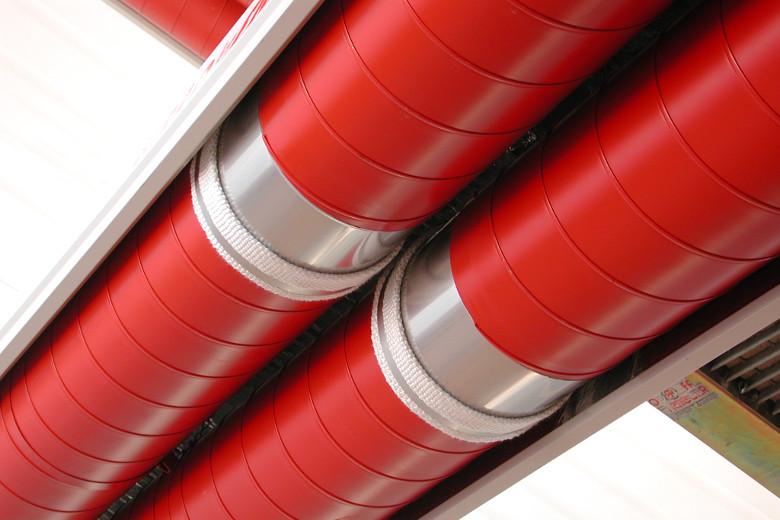

Jsou použity speciální konické spoje za účelem sloučení sálavých trubek. Snadno se instalují a jsou schopny garantovat dlouhodobé těsnění. Tímto způsobem se odstraní vady a nedostatky způsobené používáním silikonu nebo jiného těsnění s lepícími vlastnostmi.

PRODUKTOVÁ ŘADA GENERÁTORŮ GIRAD

MODEL Hořák Tepelný výkon
min-max [kW]
Ø Trubky [mm] Délka max [m]
(2 trubky)
Účinnost*
GSR 50.1A modulante Gas 35-50 200 36 92% - 95%
GSR 50.1H modulante Aria-Gas
GSR 100.2A modulante Gas 70-100 200 45 92% - 95%
GSR 100.2H modulante Aria-Gas
GSR 100.1A modulante Gas 70-100 300 75 92% - 95%
GSR 100.1H modulante Aria-Gas
GSR 100.EA modulante Gas 90-115 300 78 92% - 95%
GSR 100.EH modulante Aria-Gas
GSR 150A modulante Gas 120-150 300 84 92% - 95%
GSR 150H modulante Aria-Gas
GSR 200.1A modulante Gas 140-200 300 117 92% - 95%
GSR 200.1H modulante Aria-Gas
GSR 300.1A modulante Gas 210-300 300 162 92% - 95%
GSR 300.1H modulante Aria-Gas

*Účinnost závisí na kalibraci, provozních podmínkách a délce obvodu. Uvedené hodnoty jsou dosaženy za optimálních podmínek.
**U modelů s čísly dílů hořáku končící písmenem "H".
***V továrně montovaných modulech.
